Nâng cấp Newifi3 D2 với Custom Firmware

Bài viết sẽ có 3 phần. Phần đầu là hướng dẫn cài Breed Bootloader, phần 2 sẽ hướng dẫn UP ROM và phần 3 là tự Build ROM OpenWRT.

• Yêu cầu chung: Sử dụng Command Line, sử dụng hệ điều hành Linux càng tốt, có SSH Client để truy cập vào Router thông qua SSH.
• Kết nối với Router thông qua Cáp LAN.
• Để Compile OpenWRT, hệ điều hành khuyên dùng là Ubuntu 18.04 LTS.

– Thông số kĩ thuật Newifi 3 D2:

Target	Ramips
CPU	MT7621AT 2Core/4Thread 800Mhz
ROM/RAM	32Mb/512Mb
WIFI	MT7603EN,MT7612EN

• Chi tiết hơn tại Đây12 .

I. OpenSSH & Cài Breed Bootloader.

“Bootloader của Newifi3-D2 là u-boot, nó không hỗ trợ update firmware online, và cũng không có giao diện Web; nói đơn giản, nó là một bootloader cựu kì đơn giản cho Linux. Breed cũng là một bootloader, nhưng nó được tạo ra để Hỗ trợ update firmware thông qua giao diện web, nó được thiết kế đơn giản dành cho router. Điều đáng nói ở đây, Breed không phải là Nguồn mở, sử dụng nó đồng nghĩa với bạn chấp nhận rủi ro.”

1. OpenSSH stock Firmware:

Chỉ làm bước này nếu Newifi3 D2 của bạn đang dùng Stock firmware và chưa cài Breed, nếu khi mua shop đã cài sẵn Breed thì bỏ qua bước này.

Vào trình duyệt truy cập địa chỉ: http://192.168.99.1/newifi/ifiwen_hss.html, màn hình hiển thị Success là SSH đã được mở.

2. Cài Breed Bootloader

2.1 Cài breed thủ công

📎 Tải file đính kèmnewifi-d2-jail-break.ko (188 kB)

• Mở Terminal (Command Line) nhập từng dòng lệnh sau dấu $ và nhấn Enter

1 2 3 4 5 6 7

$ scp /path/to/newifi-d2-jail-break.ko [email protected]:/tmp # Trong đó /path/to/ là đường dẫn thư mục chứa file newifi-d2-jail-break.ko đã down lúc nãy # nhập mật khẩu bạn đã đặt khi setup router lần đầu. Nếu quên mật khẩu, nhấn giữ nút đằng sau router 10s để reset. $ ssh [email protected] # Nhập mật khẩu đăng nhập router. $ cd /tmp $ insmod ./newifi-d2-jail-break.ko

Sau khi chạy lệnh insmod ./newifi-d2-jail-break.ko SSH sẽ bị ngắt kết nối, router sẽ tự động Khởi dộng lại, công việc của bạn là ngồi chờ.

2.2 Công cụ cài Breed tự động 1-Click

• Tải file nén chứa các phần mền cần thiết: Link Google Drive18
• Sau khi tải về, giải nén ra sẽ có 4 file. Nếu máy tính chưa được cài Microsoft Virtual C++ thì các bạn chọn đúng file VC_redist.[arch].exe theo đúng CPU của máy tính
  • VC_redist.arm64.exe dành cho máy tính chạy CPU kiến trúc ARM64 (hiếm)
  • VC_redist.x64.exe dành cho máy tính chạy CPU kiến trúc x86 64Bit (Đa số)
  • VC_redist.x86.exe dành cho máy tính chạy CPU kiến trúc x86 32bit (Thiểu số)
• Cắm nguồn cho Newifi3 D2. Đảm bảo rằng Newifi3 D2 đang có IP mặc định là 192.168.99.1 và password là password truy cập router (Password này các bạn đã đặt khi thiết lập router lần đầu, quên thì reset và thiết lập lại), cắm cáp LAN từ cổng LAN của router vào máy tính, nhấn chuột phải vào file NEWIFI – Breedweb.exe chọn Run as administrator. (Phần mềm do DEV Trung quốc phát triển nên có thể sẽ lỗi font chử trên thiết bị không có font Trung Quốc, cứ mặc kệ cho nó chạy, khi trên terminal xuất hiện dòng có dấu : và dấu nháy | thì các bạn nhập password của router và nhấn Enter là được)

3. Truy cập vào Breed Bootloader.

• Rút dây nguồn router ra, nhấn giữ nút Reset ở bên cạnh chổ cắm nguồn sau đó cắm dây nguồn vào, khi nào đèn báo nguồn nháy nhanh 4 lần thì nhả nút Reset ra.
• Cắm dây LAN từ cổng LAN router vào máy tính.
• Dùng trình Duyệt truy cập vào địa chỉ: http://192.168.1.1


II. Up ROM (Firmware)

1. Tổng Hợp Firmware Newifi3 D2

• Có Hơn 10 Loại Firmware cho Newifi3 D2 – Tại bài viết này

2. Update Firmware

Lưu ý nho nhỏ khi UP qua lại giữa các Firmware Padavan (ví dụ như Padavan Hiboy qua Padavan Scut hoặc ngược lại… một số ROM Base on OpenWRT cũng có thể gặp) trong một số trường hợp khi up FW thì file cấu hình cũ vẫn còn trong máy dẫn tới việc xung đột hoặc cấu hình không đúng ý muốn. Để khắc phục vấn đề này, các bạn phải làm thêm một bước trong BreedWeb là reset Config

Hướng dẫn reset Config

• Tải Firmware.
• Truy cập Breed Bootloader

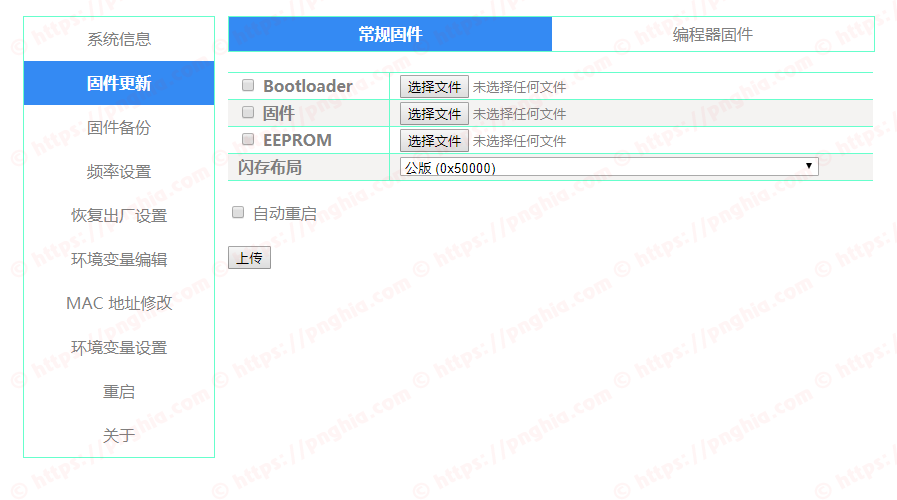

• Up Firmware theo hướng dẫn

  • *Bước 2 trong ảnh sẽ chọn ROM tải về có đuôi .bin nếu thuộc họ OpenWRT hoặc .trx nếu thuộc họ PADAVAN (ASUS) hoặc đuôi khác tuỳ loại ROM nhưng đa số là .bin hoặc .trx
• Sau khi Up ROM và khởi động lên Router sẽ sáng đèn xanh và tuỳ theo Firmware mà địa chỉ IP mặc định và mật khẩu sẽ khác nhau, ví dụ IP mặc định của OpenWRT là 192.168.1.1, PADAVAN là 192.168.123.1…
• Mật khẩu mặc định của OpenWRT là admin, các ROM khác thì các bạn tìm hiểu tại trang tổng hợp firmware .


III. Build ROM OpenWRT (Tuỳ chọn)

Dành cho các bạn thích nghịch hoặc muốn làm gì gì đó ….

• Yêu cầu: Linux Ubuntu 18.04 LTS

1

$ sudo apt-get -y install build-essential asciidoc binutils bzip2 gawk gettext git libncurses5-dev libz-dev patch python3.5 unzip zlib1g-dev lib32gcc1 libc6-dev-i386 subversion flex uglifyjs git-core gcc-multilib p7zip p7zip-full msmtp libssl-dev texinfo libglib2.0-dev xmlto qemu-utils upx libelf-dev autoconf automake libtool autopoint device-tree-compiler g++-multilib

• Clone source

1	$ git clone https://github.com/openwrt/openwrt.git

• Update & Install app

1 2	$ ./scripts/feeds update -a $ ./scripts/feeds install -a

• Config

$ make menuconfig

Target System	MediaTek Ralink MIPS
Subtarget	MT7621 based boards
Target Profile	Newifi D2

• Compile:

1 2	$ make download # chờ $ make -j4 # chờ tiếp.

• Tốc độ Compile nhanh hay chậm tuỳ vào cấu hình máy, tốc độ mạng.
• Firmware compile xong sẽ được đặt ở: bin/targets/ramips/mt7621/

Nguồn bài viết : pnghia.com
